Owner's Handbook

連結および切り離しに関する取扱説明書からの抜粋です。操作方法理解の一助となれば幸いです。

Movie Clip

連結手順をビデオクリップにしました。(実演:アルク 三浦)

Travel Trailer User's Manual

JRVA主宰のもと、(株)アルクを含めたJRVAトレーラー部会が主体となり、トラベルトレーラーを使用する上での基本的な注意事項を編集したものです。

連結および切り離し時の注意事項に関してもわかりやすく解説してあります。

是非ご一読ください。

連結手順1

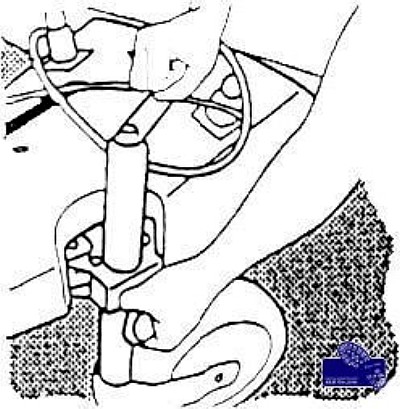

ジャッキハンドルを回し、トレーラーのヒッチカプラーを連結可能な高さに調整します。

連結手順2

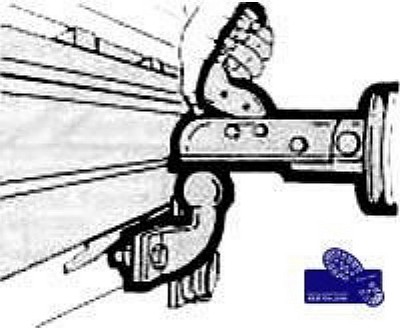

カップリングハンドルを持ち上げながらジャッキハンドル回し、ヒッチカプラーをヒッチボールの上にかぶせ連結します。


連結手順3

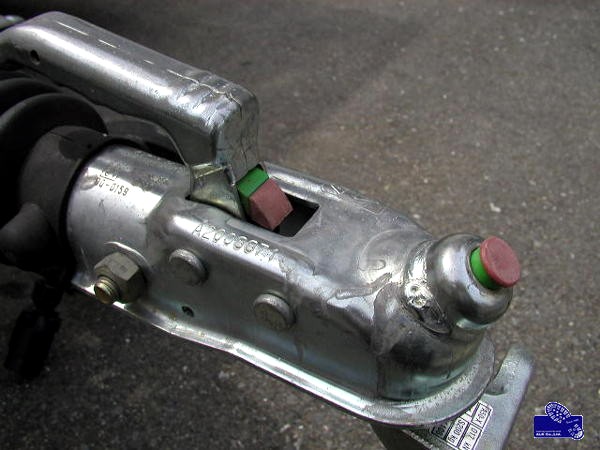

ヒッチカプラー上部のホップアップマーカーのグリーンの帯が出ていること、カップリングハンドルが確実にロック状態にあることを確認します。


連結手順4

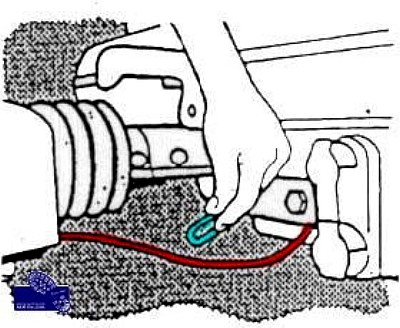

セーフティーワイヤーを牽引車側に掛けます。


連結手順5

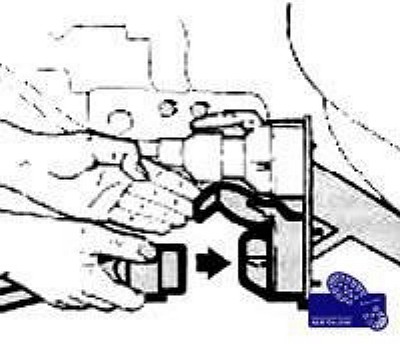

トレーラーの電極カプラーを牽引車に差し込みます。

ジョッキホイールを取り外し、牽引車またはトレーラーに載せます。
最後に駐車ブレーキを解除します。
